Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: BRICTEC
Chứng nhận: CE, ISO
Model Number: Brictec
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 set
Giá bán: 50710-56400US$
Delivery Time: 30
Payment Terms: L/C, T/T
Accuracy: |
±0.5% |
Automatic: |
Yes |
Model: |
YKP80 YKP100 |
Application: |
Material Analysis |
Weight: |
5.5t 8.5t |
Raw Material: |
Clay,Soil,Mud |
Accuracy: |
±0.5% |
Automatic: |
Yes |
Model: |
YKP80 YKP100 |
Application: |
Material Analysis |
Weight: |
5.5t 8.5t |
Raw Material: |
Clay,Soil,Mud |
Giới thiệu về thiết bị:

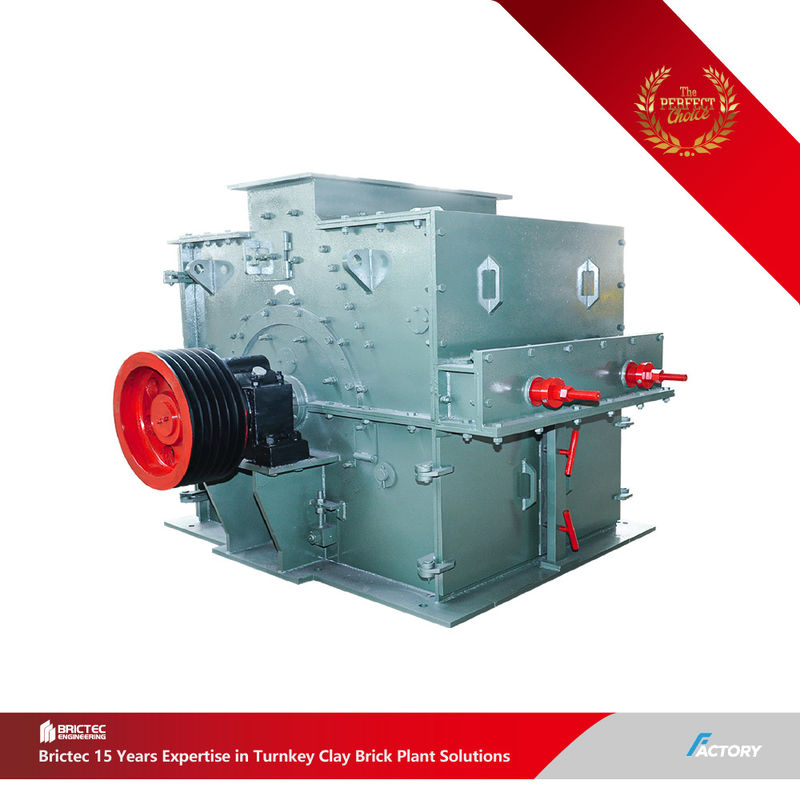

Máy nghiền búa là thiết bị nghiền vật liệu, phá vỡ vật liệu thông qua va đập, có hai loại: một rôto và hai rôto. Nó trực tiếp nghiền vật liệu có kích thước hạt tối đa 600-1800 mm xuống 25 mm trở xuống trong một quá trình nghiền duy nhất.
Ứng dụng:
Thích hợp để nghiền các vật liệu bán cứng trong các lĩnh vực công nghiệp xi măng, hóa chất, điện, luyện kim và các lĩnh vực công nghiệp khác, chẳng hạn như đá vôi, xỉ, than cốc, than đá, v.v., cho các hoạt động nghiền trung bình và mịn.
Các loại:
1. Máy nghiền một rôto: Chia thành các loại có thể đảo chiều và không thể đảo chiều.
2. Máy nghiền hai rôto: Có hai rôto để tăng cường hiệu quả nghiền.
3. Các mẫu được sử dụng rộng rãi:Máy nghiền búa một rôto và máy nghiền búa vòng được ứng dụng phổ biến nhất do độ tin cậy và khả năng thích ứng của chúng trong các tình huống nghiền khác nhau.
Các thông số kỹ thuật chính:
| Mô hình | Kích thước nạp liệu (mm) | Kích thước xả (mm) | Phạm vi điều chỉnh lót (mm) | Công suất (mm) | Kích thước tổng thể (mm) | Trọng lượng (t) | Công suất (kW) |
| YKP80 | <60 | <3 | 10-20 | 25-50 | 1650 x 1820 x 1380 | 5.5 | 90 |
| YKP100 | <200 | <3 | 10-20 | 40-70 | 2080 x 1950 x 1980 | 8.5 | 132 |
Nguyên lý hoạt động:
Máy nghiền búa chủ yếu dựa vào năng lượng va đập để nghiền vật liệu. Trong quá trình vận hành:
1. Động cơ dẫn động rôto quay với tốc độ cao, trong khi vật liệu đi vào buồng nghiền một cách đồng đều.
2. Đầu búa quay tốc độ cao va đập, cắt và xé vật liệu để phá vỡ chúng.
3. Trọng lực của chính vật liệu buộc chúng từ đầu búa quay về phía vách ngăn và thanh sàng bên trong khung.
4. Bên dưới rôto, một tấm sàng được lắp đặt. Các hạt nhỏ hơn lỗ sàng rơi xuống để xả, trong khi các vật liệu quá khổ vẫn nằm trên tấm sàng, liên tục bị búa đánh và nghiền cho đến khi chúng đạt kích thước yêu cầu trước khi đi qua tấm sàng.
Các thành phần chính của Máy nghiền búa
1. Khung (Vỏ máy nghiền)
Gồm thân dưới, nắp trên phía sau, thành bên trái và thành bên phải, được kết nối bằng bu lông. Có cửa nạp liệu gắn trên đỉnh và được lót hoàn toàn bằng tấm chống mài mòn bằng thép mangan cao. Thân dưới được hàn từ thép kết cấu carbon, với các giá đỡ ổ đỡ bằng thép mangan cao để hỗ trợ rôto. Khung đỡ toàn bộ trọng lượng và tính toàn vẹn cấu trúc của thiết bị.
2. Hệ thống truyền động
Động cơ dẫn động trục chính trực tiếp thông qua khớp nối đàn hồi. Trục được hỗ trợ bởi các ổ lăn tự cân bằng hình cầu được đặt trong các khối ổ đỡ ở cả hai bên của khung.
3. Đầu búa
Các thành phần nghiền chính, chất lượng, hình dạng và vật liệu của chúng quyết định năng suất của máy nghiền. Động năng của búa tỷ lệ thuận với trọng lượng—búa nặng hơn mang lại hiệu quả cao hơn. Thông thường được đúc từ hợp chất thép mangan-crom cao đa nguyên tố cao cấp, kéo dài tuổi thọ gấp nhiều lần so với búa tiêu chuẩn.
Các thành phần chính của Máy nghiền búa
4. Cụm rôto
Bộ phận làm việc cốt lõi, bao gồm một trục chính, đĩa búa, chốt và búa. Búa được bố trí thành ba hàng, treo giữa các đĩa bằng chốt. Đĩa cuối và đai ốc khóa ngăn chặn chuyển động dọc trục của búa và đĩa.
5. Lớp lót va đập
Chịu tác động và mài mòn của vật liệu trong quá trình vận hành, các lớp lót này được đúc từ thép mangan cao, tôi và tăng cường để đảm bảo khả năng chống mài mòn và va đập vượt trội.
6. Tấm sàng
Gồm một khung sàng hình vòm và các tấm sàng, được đặt bên dưới rôto để phân tách vật liệu nghiền theo kích thước.
