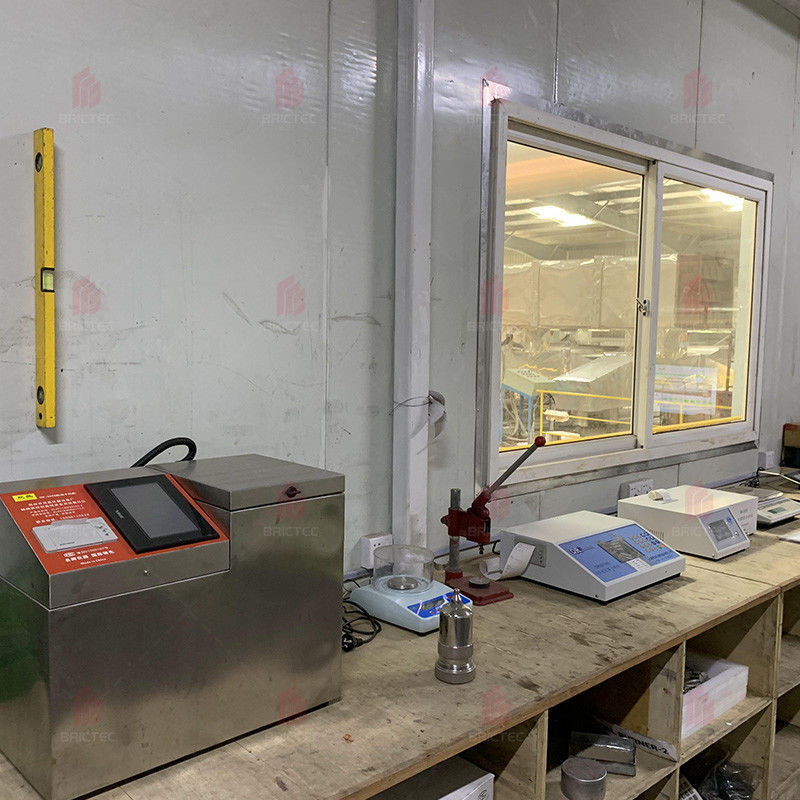

Thiết bị phòng thí nghiệm phân tích vật liệu gạch để thử nghiệm thành phần vật liệu

Dịch vụ phân tích nguyên liệu thô gạch BRICTEC để phân tích và thử nghiệm thành phần

Xi'an Brictec Engineering Co., Ltd cung cấp một loạt các dịch vụ nhà máy gạch bao gồm: phân tích nguyên liệu thô, thiết kế và hướng dẫn, cung cấp phụ kiện, nâng cấp và cải thiện,Quản lý sản xuấtTrong số đó, phân tích nguyên liệu thô giúp hiểu rõ điều kiện nguyên liệu thô của khách hàng, cung cấp cho khách hàng các giải pháp chế tạo gạch chuyên nghiệp và chính xác hơn.

Phân tích nguyên liệu thô bao gồm 7 phần:

1. Các tính chất vật lý của nguyên liệu thô

2. Tính chất hóa học của nguyên liệu thô

3Tính chất sấy khô

4. Các đặc tính bắn

5. Thử nghiệm vỡ vôi

6. Thử nghiệm trơn

7Kết luận và đề xuất

Hiển thị mẫu

1. Các tính chất vật lý của nguyên liệu thô

2. Tính chất hóa học của nguyên liệu thô

3Tính chất sấy khô

Các mẫu có hình dạng được sấy khô tự nhiên trong 24 giờ và sau đó đặt trong lò ở 105 ± 5 ° C trong 8 giờ.và tỷ lệ co lại của đường sấy là 1.76%.

4.Tính chất bắn

(1) lò biến nhiệt: các mẫu nhỏ (40x20x10mm) được nướng trong lò biến nhiệt để đo nhiệt độ nướng và phạm vi nhiệt độ.

Tốc độ sưởi ấm: < 200°C/h
Chu kỳ bắn: 6 giờ
Bảo quản nhiệt: 30 phút
Phương pháp làm mát: làm mát đến nhiệt độ phòng cùng với lò

Hình 1 Đồ gạch xát nhỏ được đốt trong lò nhiệt độ từ 900°C~1150°C

(2) Tỷ lệ co lại và hấp thụ nước khi nướng sản phẩm: Tỷ lệ co lại và hấp thụ nước khi nướng được đo trên các mẫu nướng trong lò nghiêng,và các đường cong mối quan hệ giữa nhiệt độ, hấp thụ nước và co lại được hiển thị trong hình 2.

Hệ thống đốt mẫu được liệt kê dưới đây (bảng 1) bằng cách chải hình 2 (đường cong đốt) và điều kiện đốt mẫu ở nhiệt độ khác nhau.

Bảng 1 Hệ thống bắn mẫu

(3) lò sưởi nhiệt độ cao: các mẫu khô đã được sưởi trong lò sưởi nhiệt độ cao theo hệ thống sưởi thông thường.
Nhiệt độ phòng ~ nhiệt độ nướng 150°C/h
Nhiệt độ nướng 1 giờ cách nhiệt
Làm mát đến nhiệt độ phòng cùng với lò

Mẫu đất sét: mẫu gạch ngát thử nghiệm quy mô nhỏ được nướng ở nhiệt độ 1040 °C
Nhiệt độ nướng cho mẫu đất sét được xác định ở 1040 ° C. Sau khi nướng, màu mẫu chuyển sang màu vàng nhạt, với âm thanh rõ ràng khi chạm vào. Tỷ lệ co lại mẫu trong khi nướng là 0.24%.

5.Thử nghiệm nổ vôi

Thử nghiệm được thực hiện trên các mẫu đốt, và không có hiện tượng vỡ vôi xảy ra trong thử nghiệm mô phỏng quy mô nhỏ.

6. Thử nghiệm trơn

Thử nghiệm được thực hiện trên các mẫu được đốt, và không có hiện tượng sương mù xảy ra trong thử nghiệm mô phỏng quy mô nhỏ.

7Kết luận và đề xuất

(1) Bùn mẫu có hàm lượng CaO cao hơn, độ dẻo dai thấp và độ nhạy khô thấp.
(2) Khi thực hiện thử nghiệm mô phỏng gạch xát quy mô nhỏ với 100% đất sét như nguyên liệu thô, quá trình tạo hình khá khó khăn, độ bền của gạch xanh ướt kém,cần phải nhắc nhở khách hàngHiệu suất sấy khô và nướng của các mẫu hình là tốt với nhiệt độ đốt vừa phải từ 980 °C ~ 1080 °C.
(3) Không có hiện tượng vỡ vôi xảy ra khi tiến hành thử nghiệm mô phỏng quy mô nhỏ.
(4) Không có hiện tượng sương mù xảy ra khi tiến hành thử nghiệm mô phỏng quy mô nhỏ.
