Shuttle Kiln for Clay Brick Making in Clay Block Factory and Tunnel Kiln in Clay Brick Making

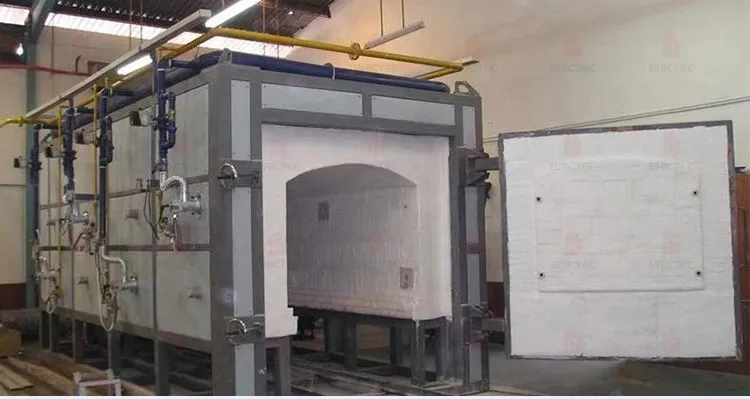

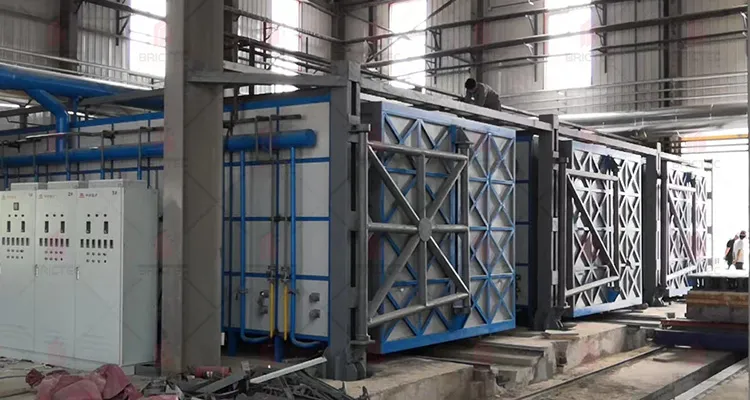

Shuttle Kiln:

Một lò sưởi là một lò sưởi ngắt thời gian ở đáy xe, trong đó một hoặc nhiều xe sưởi có thể được tải." Được sử dụng rộng rãi trong gốm sứ, vật liệu xây dựng, và các ngành công nghiệp liên quan, lò chở tàu được biết đến với hiệu suất niêm phong tuyệt vời, phân phối nhiệt độ đồng đều và hiệu ứng tiết kiệm năng lượng đáng chú ý.
Giá sản phẩm của chúng tôi được tùy chỉnh theo yêu cầu năng lực sản xuất của bạn và bản vẽ dự án chi tiết, đảm bảo giải pháp hiệu quả nhất cho nhà máy gạch của bạn.

1. Foundation & Structure (các tham số có thể khác nhau tùy theo dự án)

(1) Quỹ:
400 mm bê tông thép (100 mm C15 cơ sở + 300 mm C20 bê tông thép), với 3:7 đất vôi-đất nén; sức chịu đất ≥ 8 t/m2.

(2) Thi thể:
Cấu trúc thép hàn với độ bền cao và hiệu suất chống rung động, được trang bị các nền tảng, thang, hàng rào và cổng kiểm tra để vận hành và bảo trì thuận tiện.

(3) Bức tường lò:
Cấu trúc tổng hợp nhiều lớp (đồ gạch cordierite-mullite + gạch cao alumina nhẹ + sợi gốm + tấm thép), độ dày khoảng 500-520 mm,cung cấp cách điện tuyệt vời và hiệu quả nhiệt.

(4) Bức tường lò:

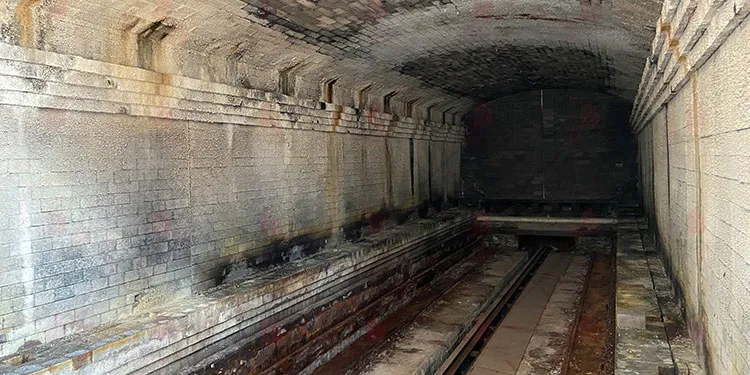

Thiết kế mái vòm, bao gồm gạch cordierite-mullite JM26, gạch alumina nhẹ và chăn sợi gốm, với tổng độ dày khoảng 565 mm.

2. Kiln Door & Kiln Car

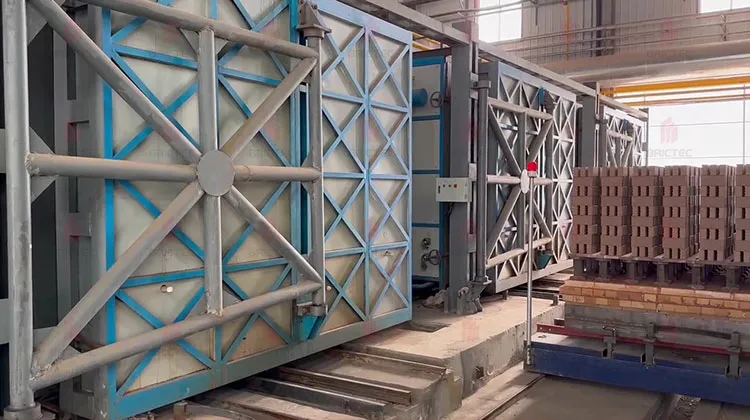

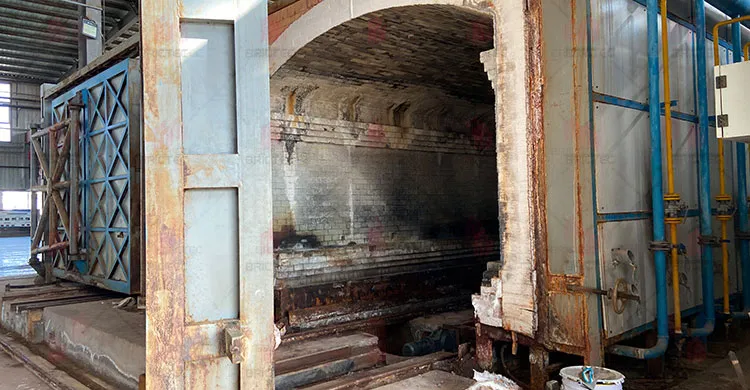

Cửa lò:
Vỏ thép với chuyển động dẫn đường sắt. Lớp lót lửa giống như tường lò, cách nhiệt nhiều lớp, tổng độ dày khoảng 500 mm; được trang bị động cơ, máy giảm và ổ gia tốc.

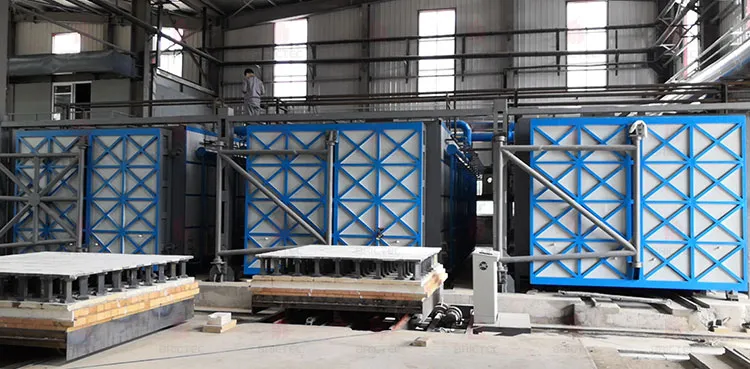

Chiếc xe:
Khung được hàn bằng thép kênh và chùm I, được trang bị bánh xe thép đúc, trục thép 45 # và vòng bi nhiệt độ cao. Độ bền cơ học cao. Kích thước xe khoảng 3,0 m (L) × 3,15 m (W).Được trang bị 4 xe bếp (2 bên trong, 2 bên ngoài).

3Hệ thống niêm phong

Chất kín tuyệt vời đảm bảo sự đồng nhất nhiệt độ và hiệu quả năng lượng:

· Cửa lò đến thân lò / xe: lấp đầy tấm mền sợi + niêm phong mê cung;

· Cửa hầm đến bên thân lò: niêm phong mềm cơ học;

· Cỗ máy lò sưởi đến tường lò sưởi phía sau: lấp đầy sợi lửa với niêm phong nén.

4Hệ thống đốt

Máy đốt:
20 máy đốt tốc độ cao, sắp xếp theo từng bước dọc theo các bức tường bên dưới, bay lên.

Chế độ điều khiển:
Dòng khí được điều chỉnh bằng tay bằng máy đo lưu lượng; lò đốt tốc độ cao khuấy động khí quyển, cải thiện sự đồng nhất nhiệt độ lò.

Hệ thống đường ống:

· Hệ thống không khí: Các đường ống thép không gỉ, nguồn cung cấp không khí tập trung, quạt 2 × 11 kW (một chế độ chờ), mỗi người có chuyển đổi tần số.

· Hệ thống khí: Các đường ống thép liền mạch, được trang bị van tắt, bộ lọc, van an toàn điện cực và van cứu trợ.

5Hệ thống xả

Thiết kế ống xả phía sau: khí nóng chảy lên qua quá trình sưởi ấm thông qua đối lưu, sau đó đi qua ống dẫn dưới xe lò đến cửa xả, cuối cùng được lấy ra bởi các quạt hút dẫn.
Được trang bị quạt ống xả 2 × 15 kW (một chế độ chờ), với bộ giảm nhiệt không khí lạnh và giám sát nhiệt độ để hoạt động an toàn.

6. Điều khiển và đặc điểm vận hành

· 20 lò sưởi được chia thành 5 vùng nhiệt độ, với điều chỉnh tự động để làm nóng đồng đều.

· Sản phẩm được nạp / thả bên ngoài lò, giảm cường độ lao động và mất nhiệt.

· Tiêu thụ năng lượng thấp hơn so với lò sưởi truyền thống.

· linh hoạt cho các quy trình nướng khác nhau.

7Ưu điểm chính

· Đồng nhất nhiệt độ tuyệt vời, lý tưởng cho nướng chất lượng cao.

· Niêm phong cao hơn ngăn ngừa rò rỉ không khí, cải thiện hiệu quả năng lượng.

· Cấu trúc mạnh mẽ và bền với bảo trì dễ dàng và tuổi thọ lâu dài.

· Máy đốt tốc độ cao và bố trí tối ưu đảm bảo đốt cháy hoàn toàn và sưởi ấm nhanh chóng.
