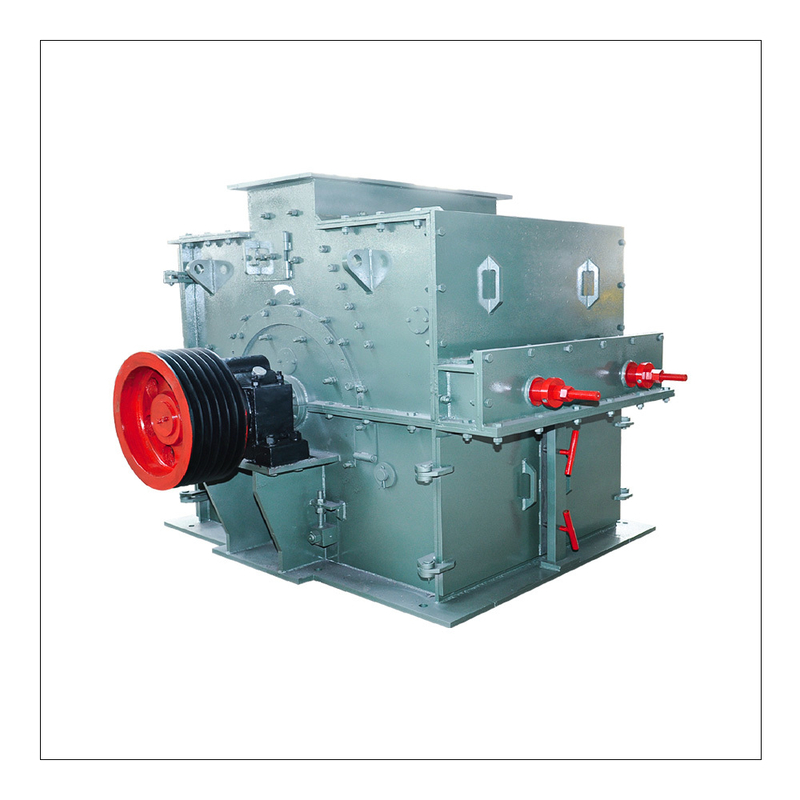

Nhà sản xuất búa nghiền Trung Quốc - Bảo trì thấp để nghiền mịn than cốc/than

Thiết bị giới thiệu

Máy nghiền búa là một thiết bị nghiền vật liệu phá vỡ vật liệu thông qua tác động, có sẵn trong hai loại: một rotor và hai rotor.Nó trực tiếp nghiền vật liệu với kích thước hạt tối đa 600-1800 mm đến 25 mm hoặc thấp hơn trong một quá trình nghiền duy nhất.

Ứng dụng:

Thích hợp cho nghiền nát vật liệu trung gian cứng trong xi măng, hóa chất, điện, luyện kim và các lĩnh vực công nghiệp khác, chẳng hạn như đá vôi, slag, coke, than, vv, cho các hoạt động nghiền nát trung bình và mịn.

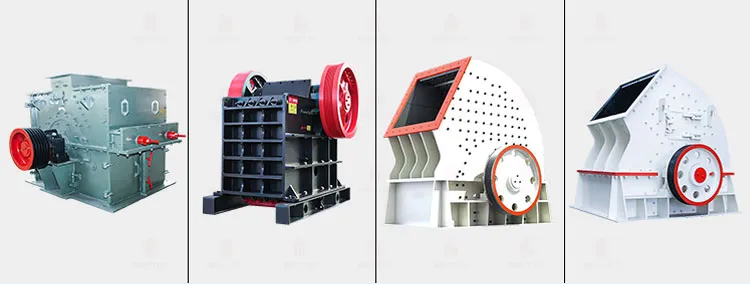

Loại:

1Máy nghiền một rotor: Loại khác là loại có thể đảo ngược và không thể đảo ngược.

2. Máy nghiền rotor kép: Có hai rotor để tăng hiệu quả nghiền.

3Các mô hình được sử dụng rộng rãi: Máy nghiền búa một xoắn và máy nghiền búa vòng được sử dụng phổ biến nhất do độ tin cậy và khả năng thích nghi của chúng trong các kịch bản nghiền khác nhau.

Các thông số kỹ thuật chính:

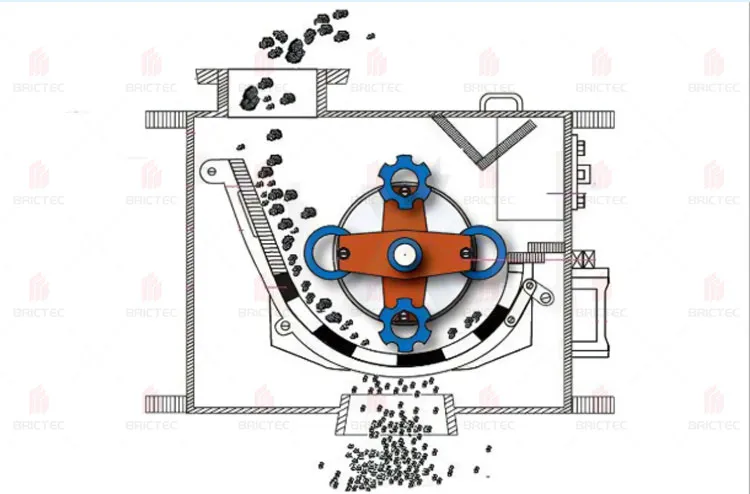

Nguyên tắc hoạt động:

Máy nghiền búa chủ yếu dựa vào năng lượng va chạm để nghiền vật liệu.

1Động cơ thúc đẩy rotor quay với tốc độ cao, trong khi vật liệu đi vào buồng nghiền đồng đều.

2Đầu búa xoay tốc độ cao va chạm, cắt và xé các vật liệu để phá vỡ chúng.

3Các vật liệu'sự hấp dẫn buộc chúng từ các đầu búa quay về phía baffle và màn hình thanh bên trong khung.

4Bên dưới rotor, một tấm màn hình được lắp đặt. hạt nhỏ hơn lỗ màn hình rơi qua để xả, trong khi vật liệu quá lớn vẫn còn trên tấm màn hình,liên tục đập và nghiền bằng búa cho đến khi đạt đến kích thước yêu cầu trước khi đi qua tấm màn hình.

Các thành phần chính của máy nghiền búa

1. Khung (căn nhà máy nghiền)
Bao gồm thân dưới, nắp phía trên phía sau, tường bên trái và tường bên phải, được kết nối bằng bu lông.Cơ thể dưới được hàn từ thép cấu trúc carbon, với hỗ trợ vòng bi thép hàn cao mangan cho rotor. khung hỗ trợ trọng lượng và tính toàn vẹn cấu trúc của toàn bộ thiết bị.

2Hệ thống truyền tải
Động cơ điều khiển trục chính trực tiếp thông qua một nối đàn hồi. Trục được hỗ trợ bởi vòng bi cuộn tự sắp xếp hình cầu được đặt trong các khối vòng bi ở cả hai bên của khung.

3- Đầu búa.
Các thành phần nghiền nát chính, chất lượng, hình dạng và vật liệu của chúng quyết định năng suất của máy nghiền.Thông thường đúc từ một hợp chất thép mangan cao crôm đa yếu tố cao cấp, kéo dài tuổi thọ nhiều lần so với búa tiêu chuẩn.

Các thành phần chính của máy nghiền búa

4Bộ phận rotor
Đơn vị làm việc cốt lõi, bao gồm trục chính, đĩa búa, chân và búa.Các đĩa cuối và khóa ngăn chặn chuyển động trục của búa và đĩa.

5. Lớp bọc tác động
Dưới ảnh hưởng của vật liệu và mài mòn trong quá trình hoạt động, các lớp lót này được đúc từ thép mangan cao, được dập tắt và tăng cường để đảm bảo khả năng chống mòn và tác động vượt trội.

6. Bảng màn hình
Bao gồm một khung màn hình hình cung và các tấm màn hình, được đặt bên dưới rotor để tách vật liệu nghiền theo kích thước.
